خرید کوپلینگ پنوماتیک – دریافت قیمت انواع کوپلینگ

انواع کوپلینگ

کوپلینگ یورو در مقابل اوریون

در اروپا، Orion 5.5 (استاندارد سوئد) و Euro 7.2 (استاندارد آلمان) رایج‌ترین استانداردها هستند که به موجب آن یورو اغلب ترجیح داده می‌شود. کوپلینگ های سریع استاندارد یورو 7.2 قطر بیشتری نسبت به Orion 5.5 دارند. لطفا توجه داشته باشید که کوپلینگ های ARO/Orion 5.5 اندازه و شکلی مشابه کوپلینگ های یورو 7.2 دارند، اما با هم سازگار نیستند! کوپلینگ های Orion به ویژه در بنلوکس و سوئیس محبوب هستند. محبوب ترین کوپلینگ های هوای فشرده در جدول زیر نشان داده شده است.

نام	تصویر	DN (mm)	مدل‌های سازگار رایج (لیست کامل نیست)
Micro		2.7	Parker-Rectus 20, Parker-Rectus 91, Walther 06-003, Festo KD2/KS2, IMI-Norgren 232, Aventics CP1-NW 2.7
Mini		5	Rectus 21, 90 Camozzi EWO KANI Festo KD3/KS3 IMI-Norgren 233 Aventics CP1-NW5
Euro		7.2 (7.4)	07, Festo KD4/KS4, IMI-Norgren 238, Aventics CP1-NW 7 / 7.8
Orion		5.5	ARO 210, ORION 44510, CEJN 300, Rectus 14 & 22, JWL 512, 522, 523 and 572

سایر استانداردهای کوپلینگ (ISO-6150، استاندارد آسیایی)

جدول بالا چند نمونه مهم از مدل های رایج کوپلینگ را نشان می‌دهد. با این حال، بسیاری از مدل های دیگر در بازار وجود دارد، مانند نسخه بزرگتر کوپلینگ Orion با DN 9 (اوریون بزرگ/مکسی) یا کوپلینگ ژاپنی با DN 7.5 (استاندارد آسیایی). کوپلینگ های پلاگین ژاپنی (استاندارد آسیایی) با کوپلینگ های هوای Orion و Euro سازگاری ندارند. نمونه های دیگر کوپلینگ های ISO 6150-B، ISO 6150-C و یورو با قطر بزرگتر هستند. فاصله بین تامین کنندگان آسیایی و مشتریان اروپایی در سال های اخیر به میزان قابل توجهی کاهش یافته است. این امر استفاده از کوپلینگ های پنوماتیک ژاپنی را که در چین استاندارد هستند، آسان کرده است. قیمت ها پایین تر هستند و کوپلینگ های سریع آزاد معمولا قطر داخلی بیشتری دارند.

در ایالات متحده، بسیاری از انواع دیگر کوپلینگ های پنوماتیک استفاده می شود. در انگلستان، کانکتورهای سریع “Airflow” یا “Type 19” به طور گسترده استفاده می شود.

قطر کوپلینگ (DN)

جریان هوا و قطر داخلی، دو عامل مهمی هستند که باید هنگام خرید کوپلینگ پنوماتیکی مناسب در نظر گرفته شوند. DN قطر داخلی (mm) کوپلینگ در سمت پلاگین است. قطر بزرگتر منجر به ظرفیت هوای بیشتر و اتلاف انرژی کمتر می شود. از آنجایی که خروجی کوپلینگ می تواند قطر کمتری داشته باشد، قطر در سمت پلاگین تنها قطر داخلی نیست که باید در نظر گرفته شود.

معمولاً برای حمل و نقل هوایی از طریق سیستم پنوماتیک، شیلنگ ها یا لوله های با قطر بزرگ توصیه می شود. در انتهای خطی که تجهیزات هوای فشرده متصل می شود، معمولاً از شیلنگ های دستی نازک تری استفاده می شود. اطمینان حاصل کنید که لوله ها یا لوله ها همیشه در شیب نزولی قرار دارند. این جریان آب میعانات را به نزدیکترین زهکش بهبود می بخشد. تجمع میعانات در لوله‌ها، شیلنگ‌ها یا لوله‌ها برای عملکرد قطعات پنوماتیک و عمر مفید مضر است. برای کسب اطلاعات بیشتر در مورد نصب زهکش میعانات گازی، مقاله ما را در مورد نحوه نصب زهکش میعانات گازی مطالعه کنید.

کوپلینگ های پنوماتیک با یا بدون دریچه در دسترس هستند. یک سوپاپ در کوپلینگ هوا برای جلوگیری از اتلاف هوای فشرده استفاده می شود. برای جلوگیری از انسداد جریان هوا، بندرت برای اتصالات نیمه دائمی نیاز به شیر است. با این حال، اگر شیلنگ همچنان حاوی هوای فشرده باشد و در حین قطع به درستی نگه داشته نشود، قطع کردن اتصالات می تواند خطرناک باشد.

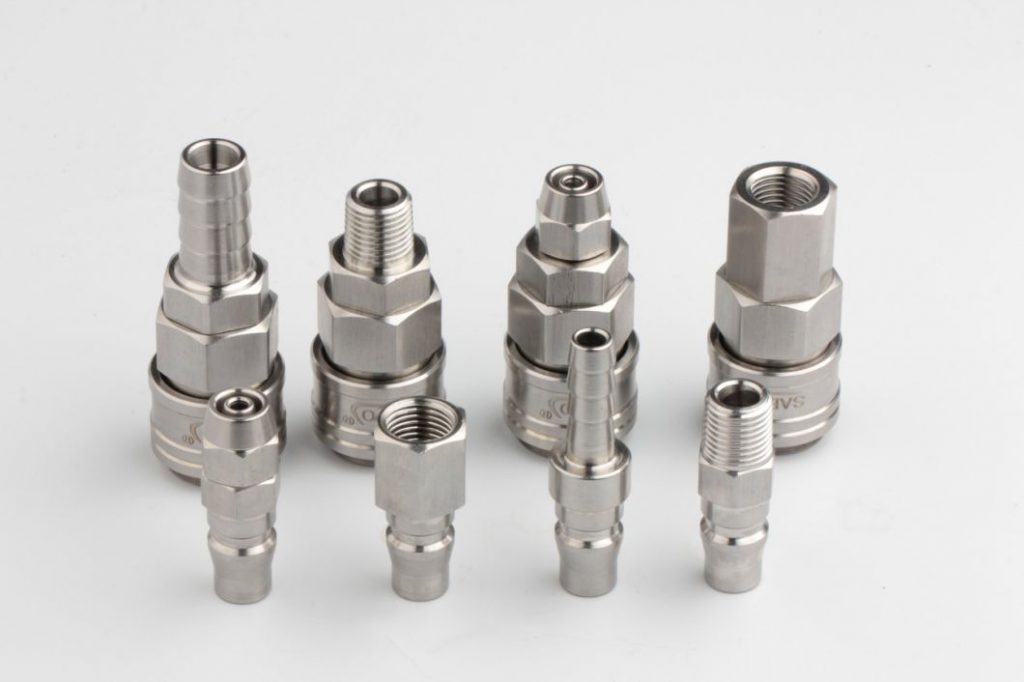

نام گذاری کوپلینگ های پنوماتیک ژاپنی

کانکتورهای سریع ژاپنی از اختصارات یکسانی استفاده می کنند، اما با یک عدد برای اندازه تکمیل می شود. در تمام موارد، دوشاخه دارای قطر داخلی 7.5 میلی متر است. این یکی بزرگتر از طعمه لنگ یورو و جبار است. اگر کوپلینگ به عنوان XY-N نامیده می شود، ابعاد زیر اعمال می شود:

نمونه ای از نام SH-30 است. این به این معنی است که این یک شیلنگ سوکت با ارزش 30 است. شلنگ سوکت یک اتصال دهنده سریع (قسمت ماده) با اتصال خاردار شیلنگ است. از آنجایی که این یک ستون شلنگ است، در جدول 3 به ستون H-value در N = 30 نگاه می کنیم. قطر داخلی شیلنگ 10 میلی متر است.

مثال دیگر SP-40 است. SP-40 مخفف Socket PU hose است، یعنی یک اتصال سریع با اتصالات فشرده سازی. جدول 3 نشان می دهد که اتصالات فشاری برای شلنگی با قطر داخلی 8 میلی متر و قطر خارجی 12 میلی متر مناسب است.

بنابراین می توان نتیجه گرفت که قطر SH-30 و PH-30 بیشتر از SP-40 و PP-40 است. برای این کوپلینگ‌های پنوماتیکی گاهی اوقات از اندازه‌های اینچ استفاده می‌شود، به‌عنوان مثال به جای PM-40، از شیلنگ رزوه‌ای 1/2 اینچی استفاده می‌شود. کدگذاری‌ها نیز متفاوت هستند، مانند 40PM در این مورد.

رزوه کوپلینگ

اکثر کوپلینگ های هوای پلاگین از رزوه BSP (British Standard Pipe) استفاده می کنند. BSP یک استاندارد بین المللی است که در سراسر جهان اعمال می شود، به جز در ایالات متحده و کانادا که رزوه NPT در آنها رایج است. یک رزوه فقط با رزوه دیگری با همان استاندارد سازگار است (البته چند استثنا هم وجود دارد). برای مروری بر استانداردهای رزوه و سازگاری رزوه، مقالات مرتبط با رزوه را در وبلاگ ونو وایقان دقیق بخوانید.

جنس کوپلینگ

جنس کوپلینگ هوا مهم است زیرا بر قیمت، دوام و مقاومت شیمیایی تأثیر می‌گذارد. مواد متداول کوپلینگ هوای پنوماتیکی عبارتند از:

فولاد گالوانیزه: اینها معمولاً ارزان‌ترین مواد فولادی هستند اما برای کاربردهای خشک مناسب هستند.
فولاد سخت شده: این ماده از فولاد گالوانیزه دوام بیشتری دارد اما کمی گران‌تر است.
فولاد ضد زنگ: این ماده دارای مقاومت شیمیایی و دوام بسیار خوبی است اما با افزایش قیمت همراه است.
پلاستیک: بسته به کیفیت پلاستیک، می توانند برای اکثر کاربردها به اندازه کافی دوام داشته باشند و قیمت ارزان تری داشته باشند.
جنس و کیفیت پستانک کوپلینگ نیز مهم است و باید هنگام تعویض کوپلینگ های نشتی بررسی شود.

خرید کوپلینگ

هنگام خرید کوپلینگ بایستی به کاربردی که از آن انتظار دارید دقت کنید. نوع جنس و کاربرد کوپلینگ و همچنین میزان فشاری که تحمل می‌کند، نوع رزوه‌ها و استانداردهای جهانی، قطر سوراخ‌ها و قطر بدنه و طول کوپلینگ را بایستی هنگام خرید کوپلینگ بررسی کنید.
