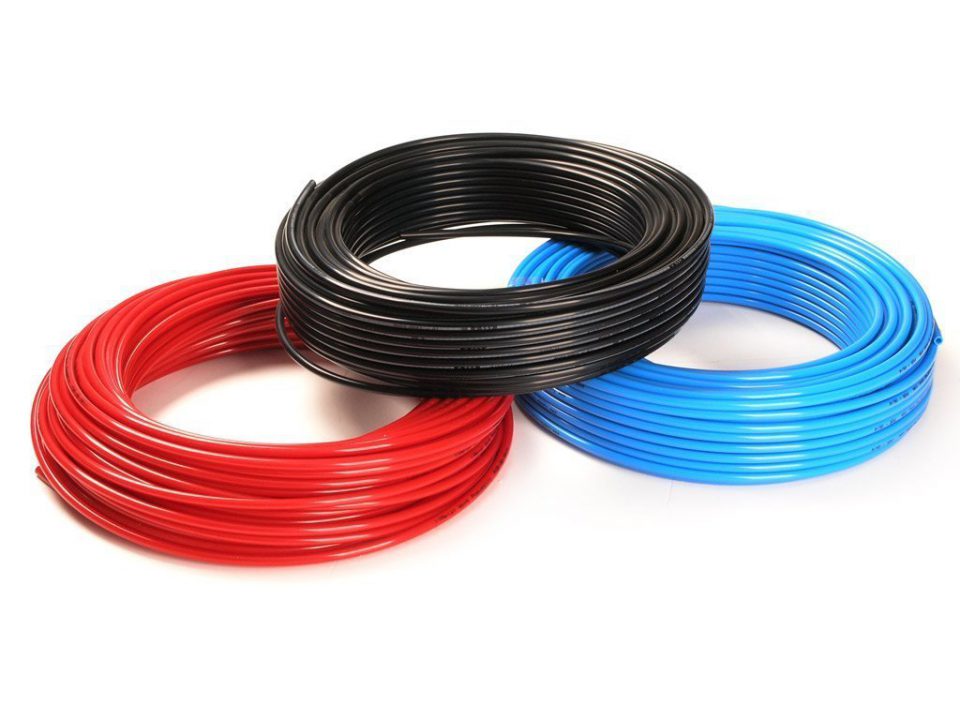

خرید شیلنگ پنوماتیک – قیمت انواع شیلنگ پنوماتیک

جنس شیلنگ پنوماتیک: مقاومت شیمیایی مواد

هوای فشرده حاوی مواد جانبی دیگری مانند روغن کمپرسور، ذرات گرد و غبار و میعانات است. مواد شیلنگ یا لوله باید در برابر همه این مواد و شرایط مقاوم باشند. در تولید شیلنگ پنوماتیک باید محیط زیست نیز باید در نظر گرفته شود.

وقتی صحبت از لوله پنوماتیک می‌شود معمولاً تک لایه هستند. این بدان معنی است که آنها از یک ماده ساخته شده اند. این ماده باید از نظر شیمیایی در برابر روغن‌های کمپرسور و میعانات ناشی از محیط مقاوم باشد و در عین حال بایستی جنس آن به گونه‌ای باشد که لوله را در شرایط محیطی نیز محافظت کند.

اما شیلنگ پنوماتیک با لوله پنوماتیک متفاوت است، شیلنگ‌ها را می‌توان از چندین لایه مواد ساخت. بنابراین می‌توانید اطمینان حاصل کنید که موادی که بخش داخلی شیلنگ از آن تشکیل شده است، در برابر روغن‌های کمپرسور و میعانات مقاوم است، اما می توانید ماده دومی به عنوان پوسته بیرونی شیلنگ پنوماتیک انتخاب کنید که برای محافظت از آن در برابر شرایط محیطی مناسب باشد.

ترموپلاستیک‌ها

اکثر لوله ها و شیلنگ های پنوماتیک از ترموپلاستیک ساخته شده اند. همانطور که گفته شد، شیلنگ پنوماتیک بسته به کاربرد می‌تواند تک لایه یا چند لایه باشند. در زیر به طور خلاصه در مورد رایج ترین ترموپلاستیک هایی که به طور خاص برای شیلنگ های پنوماتیک استفاده می‌شود صحبت می‌کنیم.

• پلی اورتان (PUR یا PU): مقاوم در برابر خوردگی و سایش، انعطاف پذیر و قوی.
• پلی آمید (PA یا نایلون): سبک، مستحکم، از نظر ابعادی پایدار، شعاع خمش خوب، مقاومت خمشی خوب، و نرخ جذب رطوبت کم.
• پلی اتیلن (PE): انعطاف پذیر، مقاومت شیمیایی خوب و مقرون به صرفه.
• پلی وینیل کلراید (PVC): سبک، انعطاف پذیر، و می تواند به طور مکرر استریل شود، بدون عوارض.
• پلی پروپیلن (PP): بسیار سبک، مقاومت شیمیایی و حرارتی خوبی دارد و دارای سختی سطحی خوبی است.

شیلنگ پنوماتیک انعطاف ناپذیر

برای کارگاه های صنعتی بزرگ، اغلب نیاز به اتصالات متعدد در سراسر کارگاه برای اتصال ابزارهای پنوماتیک وجود دارد. در این تنظیمات، معمولاً از یک سیستم لوله کشی انعطاف ناپذیر استفاده می‌شود، زیرا از آن در برابر ضربه‌های تصادفی یا سوراخ شدن محافظت می‌کند. با این حال، این سیستم های لوله‌کشی انعطاف ناپذیر، گران هستند و نصب آنها به کار زیادی نیاز دارد. از آنجایی که دوام یک معیار کلیدی است، اغلب از آلومینیوم، مس، فولاد ضد زنگ یا PVC سفت و سخت استفاده می شود.

آنها همچنین به اتصالات متعددی نیاز دارند که نقاط نشتی احتمالی را افزایش می‌دهد. دمای محیط نیز باید در نظر گرفته شود زیرا لوله کشی می تواند با تغییر دما منبسط و منقبض شود. به عنوان مثال، آلومینیوم به ازای هر 10 درجه سانتی گراد افزایش دما، 0.24 میلی متر در هر متر لوله منبسط می‌شود. بنابراین مهم است که سیستم لوله کشی با در نظر گرفتن این حرکات، به عنوان مثال با استفاده از حلقه های انبساط، مسیریابی شود.

شیلنگ پنوماتیک انعطاف پذیر

شیلنگ های انعطاف پذیر همراه با لوله کشی هوای فشرده یا به تنهایی در کارگاه های کوچکتر استفاده می شود. آنها همچنین برای تامین هوای موقت یا متحرک استفاده می شوند. از آنجا که انعطاف پذیری، سهولت نصب و دوام در این کاربردها مهم است، اغلب از HDPE سبک وزن یا خطوط لاستیکی سنگین استفاده می شود. شیلنگ‌های انعطاف‌پذیر همچنین در مقایسه با لوله‌کشی انعطاف ناپذیر، نیاز به اتصالات کمتری دارند و در آنها نگرانی کمتری در مورد تأثیر دما وجود دارد.

تامین هوای قطعات با شیلنگ پنوماتیک

اجزای پنوماتیکی مانند شیر برقی پنوماتیک، سیلندر پنوماتیک یا تنظیم کننده های فشار معمولاً از طریق لوله یا شیلنگ های انعطاف پذیر به خط اصلی تامین هوا متصل می‌شوند. با این حال، آنها را می‌توان با لوله های فلزی پلاستیکی نیز تقویت کرد، زیرا باعث دوام و سبکی و انعطاف پذیری آن می‌شود.

در شیلنگ پنوماتیک انعطاف پذیری به این دلیل مهم است که اجزای سیستم پنوماتیک می‌توانند دارای ارتعاش یا متحرک باشند، بنابراین داشتن یک شیلنگ منعطف باعث این امر می‌شود. آنها همچنین در پایان چرخه پنوماتیک هستند، آنها می توانند کمترین قطر مورد نیاز را داشته باشند. آنها از طریق اتصالات به خط اصلی تامین هوا و اجزای جداگانه متصل می شوند.

برای درک نحوه انتخاب اتصالات، لطفا مقاله فیتینگ ما را بخوانید. اتصالات رایج عبارتند از اتصالات خاردار، اتصالات فشاری یا اتصالات فوری. استفاده از اتصالات فشاری رایج است، زیرا اتصال و جدا کردن آنها آسان است.

قرقره های شیلنگ هوا

قرقره شیلنگ هوا یک دوک استوانه ای است که برای نگهداری شیلنگ پنوماتیک استفاده می‌شود. معمولاً آنها را روی دیوار، سقف یا روی زمین نصب می‌کنند. آنها به منظم نگه داشتن شلنگ و جلوگیری از هر گونه پیچ خوردگی کمک می کنند. اغلب قرقره های شیلنک با مکانیزم فنری خود به خود جمع می‌شوند، اما می توان آنها را نیز با میل لنگ دستی کرد. معمولاً قرقره‌های شلنگ هوا همراه با ابزارهای پنوماتیک یا هر کاربرد دیگری که فقط به تأمین موقت هوای فشرده نیاز دارد استفاده می‌شود.

قرقره شیلنگ مزیت ذخیره سازی خودکار شلنگ را ارائه می دهد و محیط کاری مرتب و ایمن را تضمین می کند. این همچنین از پا گذاشتن، کشیده شدن یا برخورد تصادفی با چیزی در محیط (ابزار دیگر، وسیله نقلیه و غیره) از خرابی زودرس شیلنگ به دلیل سایش ناشی از آن جلوگیری می‌کند.

شیلنگ هوای کویل‌دار

شیلنگ هوای کویل دار اغلب در گاراژها و کارگاه ها برای تامین هوای ابزارهای بادی مانند آچار ضربه ای، پیچ گوشتی بادی و غیره استفاده می شود. شیلنگ معمولاً تا انتهای اتصالات سیم پیچ نمی‌شود. در دو طرف یک قسمت مستقیم کوچک باقی مانده است که به آن دم می گویند. تفاوت بین طول کشیده و جمع شده به قطر سیم پیچ بستگی دارد. برای یک شلنگ هوای سیم پیچ استاندارد، طول کشیده می تواند به عنوان مثال ده برابر طول جمع شده باشد. برای تولید شیلنگ هوای کویل دار، مواد شیلنگ باید حافظه الاستیک خوبی داشته باشد تا پس از صاف شدن به حالت سیم پیچ اولیه خود بازگردد. بنابراین، از لاستیک استفاده نمی شود و معمولاً برای این کاربردها از نایلون، PU یا PVC استفاده می شود.

خرید شیلنگ پنوماتیک

هنگام خرید شیلنگ پنوماتیک بایستی به کاربردی که از آن انتظار دارید دقت کنید. نوع جنس و کاربرد شیلنگ پنوماتیک طول آن و قطر و فشاری که تحمل می‌کند را بایستی هنگام خرید شیلنگ پنوماتیک بررسی کنید.
